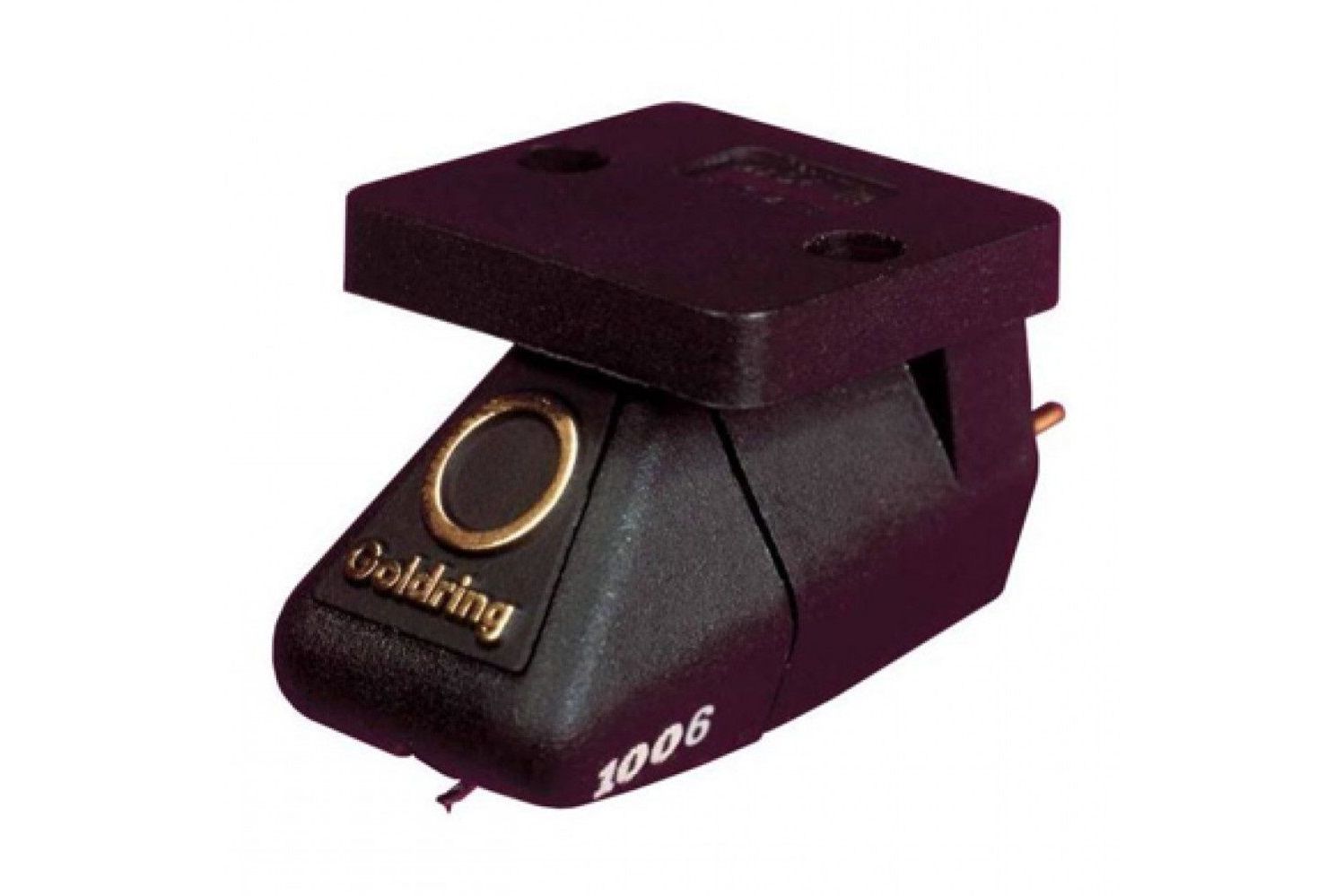

MM pickup med elliptiskt slipad nål
Pickuperna i 1000-serien är handbyggda och just denna modell har en nål med elliptisk nål. Formen på denna gör det möjligt för den att mer exakt följa de högsta frekvenserna i skivspåren vilket ger den fördel över enklare sfäriskt slipade nålar. Den lätta nålhållaren ger också nålen en lägre massa vid spetsen vilket ger en förbättrad transientrespons.
Pickupen på 1000-serien
1000-serien är en högkvalitativ serie av pickuper för skivspelare. De har en stark kropp tillverkad av en speciell typ av kompositmaterial som heter Pocan, ett mycket styvt material som förstärkts med glas. Tack vare detta kan pickupen monteras tight på tonarmens skal för att säkerställa att den producerar bästa möjliga ljudkvalitet.Den utbytbara nålen passar tätt in i kroppen på pickupen med en pinne för att förhindra oönskade vibrationer som kan påverka färga ljudet. Generatorns delar skyddas från magnetfältet med en integral mu-metallbur. Tack vare att materialet Pocan har ett stort styrka till massaförhållande kan den totala massan på G1000-serien pickuper hållas till under 6.5 gram, vilket är viktigt för att minska resonansen mellan pickupen och tonarmen på skivspelaren. Denna design gör det möjligt att enkelt matcha pickupen med ett brett utbud av tonarmar.
Högeffektiv magnetisk krets
Pickupens polstift är tillverkade av fint etsad mu-metal som sedan laminerats och fästs till två formlösa spolar, var och en med 4 000 varv. Denna design minskar pickupens vikt och skapar en effektiv magnetisk krets som ger högre uteffekt än genomsnittet. Det minskar också förlusten vid höga frekvenser som är vanligt i traditionella konstruktioner och resulterar i en jämnare och utökad frekvensrespons.Reducerad rörlig massa
1000-serien använder sig också av en unik Alnico magnet i miniatyrformat som har en låg massa och väldigt hög tolerans. På själva magneten har ett stabiliseringsstag av guldpläterat nickel lötts fast vilket ger en jordpunkt för statisk elektricitet som byggs upp under spelning och förhindrar att nålröret börjar vibrera.Hela den ultralätta sammansättningen monteras sedan i en speciell polymer av butylgummi med optimerade dämpningsegenskaper.
Optimerad azimuth
PÅ 1000-seriens pickuper kontrolleras azimuthen så den är korrekt, detta då de flesta billigare skivspelare inte har möjlighet till justering av detta.En korrekt inställning av azimuthen (horisontal spårningsvinkel) är vital för att bibehålla ett korrekt soundstage. En felaktig inställning ger en ojämns kanalbalans med ökat crosstalk mellan kanalerna vilket kraftigt försämrar stereobilden.
Tekniska specifikationer
- Frekvensrespons: 20 - 20.000 Hz (+/- 3 dB)- Kanalbalans: inom 2 dB vid 1 kHz
- Kanalseparation: >25 dB vid 1 kHz
- Känslighet: 6.5 mV +/- 1.5 dB, 1 kHz @ 5cm/s
- Static compliance: 24 mm/N (lat); 16 mm/N (vert)
- Vertikal spårvinkel: 24 grader
- Lastresistans: 47 Kohm
- Lastkapacitans: 150 - 200 pF
- Intern induktans: 570 µH
- Intern resistans: 660 ohm
- Cartridge vikt: 6.3 gram
- Total vikt (inkl. fixeringar): 7.6 gram
- Fixing centre: 12.7 mm (0.5 in)
- Nåltrycksspann: 1.5 - 2.0 g (1.7 gram rekommenderat)
- Ersättningsnål: Goldring 1006 - D06
Mervärde
Mervärden för uppstegsmodellen Goldring 1012GX MM-pickup
+ Finare nålslipning, Gyger II
